|
マーヴェルサテンＭ３を他の素材と組み合わせました。名称をクリックすると詳しくご覧いただけます。
| 名
称 |
混
率 |
特
徴 |
| 綿混高密度サテン |
ポリエステル
80% / コットン 20% |
しっとり触感とドレープ性 |
| 綿混ツイル |
ポリエステル
82% / コットン 10% |
優しいナチュラルタッチ |
| テンセル混高密度サテン |
ポリエステル
80% / テンセル 20% |
上品な光沢と美しいドレープ性 |
| テンセル混シャンブレーサテン |
ポリエステル
80% / テンセル 20% |
シルキーな光沢とシックな色違いのコントラスト |
| テンセル混ギャバ |
ポリエステル
85% / テンセル 15% |
生地の機能性とテンセル風合い効果 |
| 超軽目ギャバ |
ポリエステル
100% |
軽さと心地よいドレープ |
| ストレッチギャバ |
ポリエステル 60% / PTT 40% |
伸縮性と優しい触感の両立 |
| 温熱効果ギャバ |
ポリエステル
95% / ブラックシリカ 5% |
信じがたい畜熱効果と風合い |
| 歯ブラシ糸混ギャバ |
ポリエステル
82% / テンセル 18% |
不規則な光沢と不思議なタッチ |
D/# Z-496P2A（クリックで写真を拡大） |
混率：ポリエステル60%・PTT40%
PTT繊維（ポリトリメチレンテレフタレート）を使用してストレッチ性を持たせました。従来のストレッチ、ギャバ生地織物と比較すると、
- ポリウレタン繊維のゴムくささの感覚、触感はなく、優しいやわらかい、ソフト触感。
- PBT繊維（ポリブチレンテレフタレート）より伸張回復性は2倍以上優れる。

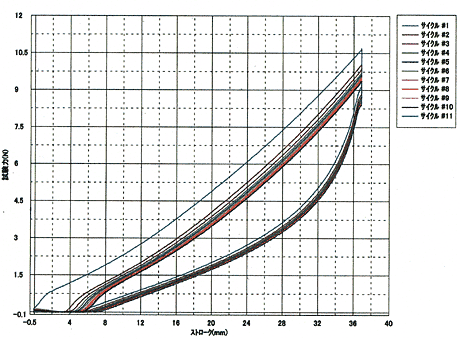

ストレッチギャバ生地織物の伸張回復性を測定して、従来の類似ギャバ生地織物との比較検証を行いました。
検証結果は下記試料でも分かるように、すばらしい伸張回復のストレッチ、ギャバ生地織物です。
|
| 名
前 |
最大点試験力 |
残留伸び1 |
伸張回復率 |
残留ひずみ率 |
残留伸び |
| パラメータ |
|
0.16N |
|
|
0N |
| 単
位 |
N |
mm |
% |
% |
mm |
| サイクル
#1 |
10.69 |
0.00 |
100.000 |
0.00000 |
4.77 |
| サイクル
#2 |
10.04 |
3.97 |
89.2120 |
1.98500 |
5.37 |
| サイクル
#3 |
9.87 |
4.60 |
87.5000 |
2.30000 |
5.80 |
| サイクル
#4 |
9.73 |
5.00 |
86.4130 |
2.50000 |
5.73 |
| サイクル
#5 |
9.64 |
5.30 |
85.5978 |
2.65000 |
6.09 |
| サイクル
#6 |
9.60 |
5.50 |
85.0543 |
2.75000 |
6.27 |
| サイクル
#7 |
9.50 |
5.74 |
84.4022 |
2.87000 |
6.37 |
| サイクル
#8 |
9.48 |
5.85 |
84.1033 |
2.92500 |
6.55 |
| サイクル
#9 |
9.44 |
6.00 |
83.6957 |
3.0000 |
6.23 |
| サイクル
#10 |
9.39 |
6.11 |
83.3967 |
3.05500 |
6.83 |
| サイクル
#11 |
9.35 |
6.24 |
83.0435 |
3.12000 |
6.53 |
| 平均値 |
9.70 |
4.94 |
86.5835 |
2.46864 |
6.05 |
| 標準偏差 |
0.38905 |
1.77644 |
4.82728 |
0.88822 |
0.59492 |
| 最大値 |
10.69 |
6.24 |
100.000 |
3.12000 |
6.83 |
※ 温度：20℃、つかみ間隔：200mmで測定
【検証結果】10回測定後、1時間後、試験布長（5cm×30cm）は元通りに復元しました。
|
株式会社 スリーエム企画
〒910-0821
福井県福井市島橋町2-6
TEL：0776-54-2348(代)
FAX：0776-54-1778
E-Mail：
|

2017年度ジャパンテキスタイルコンテストにおいて、弊社マーヴェルサテンＭ３スーパーが入賞致しました。
生地職人の生地開発の様子をお届けします。
〜 演奏会場へご招待します 〜
|
